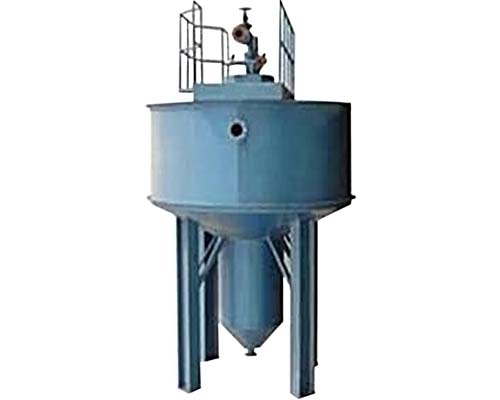

旋流沉砂器
一、概述： 沉砂池有平流式、竖流式、曝气式和旋流式四种形式。 旋流沉砂池主要用于污水处理厂（站）中的预处理，用于初沉池前，格栅后，去除污水中的较大无机颗粒。 污水在迁移、流动和汇集过程中不可避免会混入泥砂。污水中的砂如果不预先沉降分离去除，则会影响后续处理设备的运行。最主要的是磨损机泵、堵塞管网，干扰甚至破坏生化处理工艺过程。沉砂池主要用于去除污水中粒径大于 0.2mm，密度 2.65t/m的砂粒，以保护管道、阀门等设施免受磨损和阻塞。其工作原理是以重力分离为基础，故应将沉砂池的进水流速控制在只能使比重大的无机颗粒下沉，而有机悬浮颗粒则随水流带起立。沉砂池主要有平流沉砂池、曝气沉砂池、旋流沉砂池等。现代设计的主要有旋流沉砂池。 沉砂池设计中，必需按照下列原则： （1）城市污水厂一般均应设置沉砂池，座数或分格数应不少于2座(格)，并按并联运行原则考虑。 （2）设计流量应按分期建设考虑： a) 当污水自流进入时，应按每期的最大设计流量计算； b)当污水为用提升泵送入时，则应按每期工作水泵的最大组合流量计算； c) 合流制处理系统中，应按降雨时的设计流量计算。 （3） 沉砂池去除的砂粒杂质是以比重为2.65，粒径为0.2以上的颗粒为主。 （4）城市污水的沉砂量可按每10m污水沉砂量为30m计算，其含水率为60%，容量为1500kg/m。 （5）贮砂斗槔容积应按2日沉砂量计算，贮砂斗池壁与水平面的倾角不应小于55°排砂管直径应不小于0.3m。 （6）沉砂池的超高不宜不于0.3m 。 （7）除砂一般宜采用机械方法。当采用重力排砂时，沉砂池和晒砂厂应尽量靠近，以缩短排砂管的长度。
二、工作原理及结造： 旋流沉砂池主要利用机械叶轮的旋转，控制进入水流的流速与流态，使砂在离心力与重力的作用下，沿池壁呈螺旋线加速沉降，同时有机物在水流的作用下，随水流漂走，沉入池底的砂经空气提升或政治部提升后，与少量污水进入砂水分离器中进行分离后排出，清洗水回流至格栅井，从而达到除砂的目的。 旋流除砂系统包括旋流沉砂池、砂水分离器、鼓风机或吸砂泵等。
三、特点： 1、占地面积小。 2、沉砂效果受水量变化影响很小。 3、砂水分离效果好，分离出的砂子含水率低率，有机物含量少，便于运输。 4、系统采用PLC自动控制洗砂、排砂周期，运行安全、可靠。 5、操作方便，维护简单，寿命长。 6、鼓风机采用国外先进技术，噪音低。 7、对周围环境影响很小，卫生条件好。
四、性能参数：LHXC-旋流沉砂器； □-吸砂方式 Q-气提式 B-泵提式 □-处理量(mэ/h)
旋流沉砂池外形尺寸及工作方法
订货说明 1. 订货时请注明配套设备的项目。 2. 注明设备主体所用的材质（碳钢或不锈钢）。 3. 本系统不包括管道、阀门及流量计，需要时请注明。 4. 本设备法兰按GB/T9119-2000,PN0.6制造。 5. LHXC180～LHXC1080可做成钢制池整体供货，大于LHXC1080时可按混凝土池。若需要非标流量的沉砂池请提供土建图，可根据用户要求另行设计生产。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
